Rolamentos de esferas de contato angular: um guia abrangente

I. Introdução aos rolamentos de esferas de contato angular

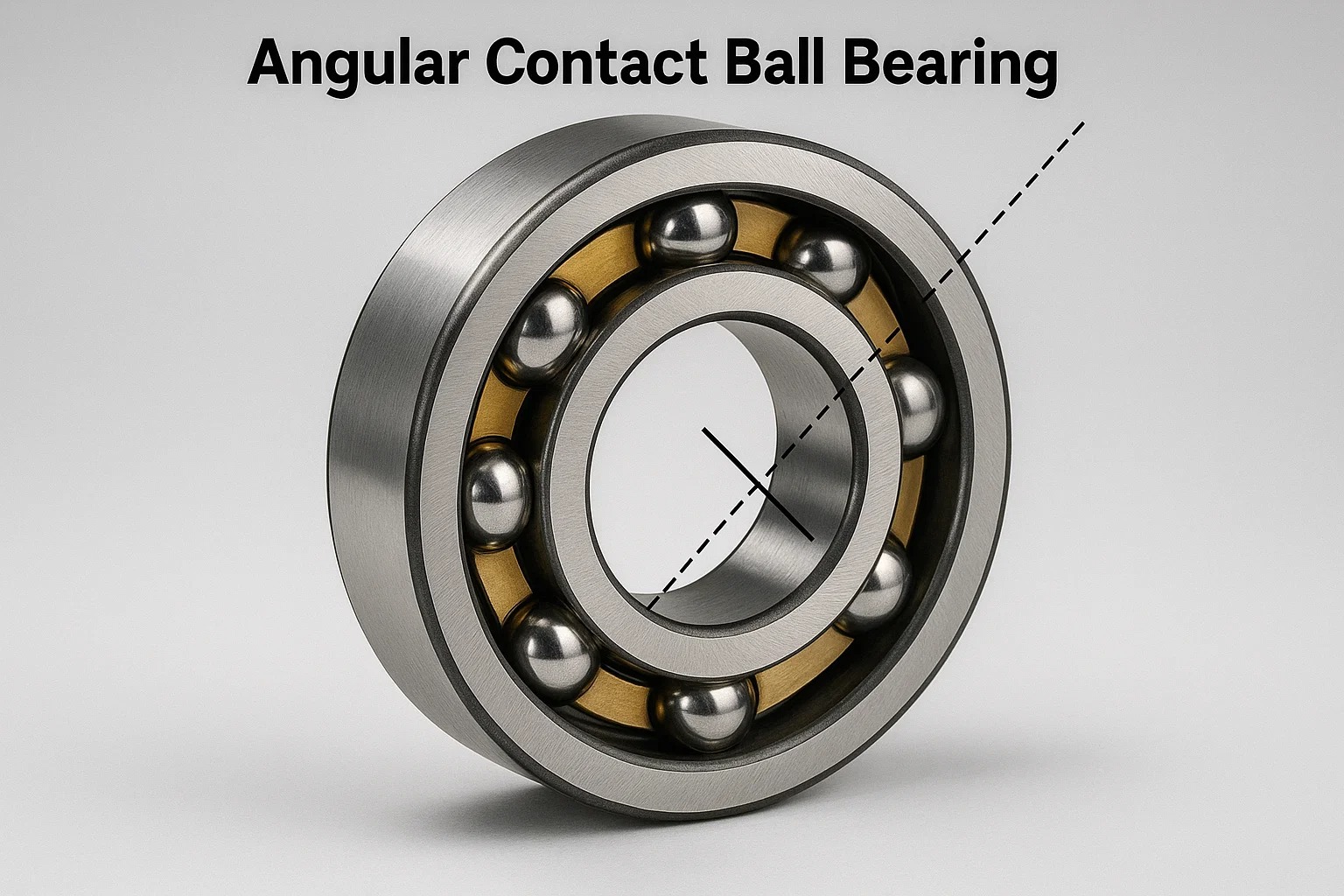

1. O que é um rolamento de esfera de contato angular?

Um rolamento de esfera de contato angular é um tipo especializado de rolamento de elementos de rolamento projetado para acomodar Cargas radiais e axiais simultaneamente . Ao contrário dos rolamentos de esferas de ranhura profunda, que lidam principalmente com cargas radiais, rolamentos de contato angulares

apresenta um engenhado com precisão ângulo de contato entre as couridas interno e externo e as bolas. Este ângulo é o que lhes permite suportar com eficiência forças axiais em uma direção, além de forças radiais.

Definição e função básica: Em sua essência, um rolamento de esferas de contato angular facilita o movimento de rotação enquanto controla com precisão a posição relativa dos componentes da máquina. Seu design exclusivo permite transportar cargas agindo em um ângulo para o eixo do rolamento. Essa capacidade é crucial em aplicações onde estão presentes as forças de lateral e de impulso, torneo -as ideais para uma variedade de usos industriais e automotivos.
Principais recursos e características de design: A característica definidora desses rolamentos é o ângulo de contato , que é o ângulo entre a linha que conecta os pontos de contato da bola com as pistas no plano radial e uma linha perpendicular ao eixo do rolamento. Este ângulo pode variar, normalmente varieo de 15 a 40 graus , dependendo do design de rolamento específico e da aplicação pretendida. Um ângulo de contato mais alto geralmente fornece maior capacidade de carga axial, enquanto um ângulo menor é mais adequado para aplicações de alta velocidade com cargas axiais mais baixas.

Recurso	Descrição
Ângulo de contato	Este é o ângulo crítico que determina a proporção de Capacidade de carga radial vs. axial . Normalmente varia de 15 ° (otimizado para alta velocidade e baixa cargas axiais) para 40 ° (otimizado para altas cargas axiais). Um ângulo maior significa mais suporte de carga axial.
Design separável	O anel externo é frequentemente separável do anel interno e montagem de bola. Esse recurso de design simplifica o processo de montagem e permite a seleção precisa de folgas internas específicas ou a aplicação de pré -carregamentos durante a instalação.
Carga axial de direção única	Padrão Linha única rolamentos de esferas de contato angulares são projetados para acomodar Cargas axiais apenas em uma direção . Para lidar com cargas axiais de ambas as direções, elas geralmente são usadas em arranjos duplex (conjuntos emparelhados) ou como Rolamentos de dupla linha .
Alta precisão	Esses rolamentos são fabricados para tolerâncias muito rígidas, garantindo alta precisão de corrida e Extenção mínima . Essa precisão é essencial para aplicações exigentes, como as encontradas nos fusos de máquinas -ferramenta, onde até os desvios microscópicos podem afetar o desempenho.
Rigidez	Queo corretamente pré -carregado , os rolamentos de esferas de contato angulares oferecem excepcionalmente alta rigidez . Isso minimiza a deflexão do eixo sob carga e melhora significativamente o desempenho geral do sistema, particularmente em aplicações críticas de precisão, onde a estabilidade é fundamental.

2. Por que escolher rolamentos de esferas de contato angular?

Os rolamentos de esferas de contato angular são selecionados para seu desempenho superior em condições operacionais específicas, onde outros tipos de rolamentos podem ficar aquém.

Vantagens sobre outros tipos de rolamentos:
- Capacidade de carga combinada: Sua vantagem mais significativa é a capacidade de transportar com eficiência um combinação de cargas radiais e axiais simultaneamente. Isso os diferencia dos rolamentos de esferas de ranhura profunda (principalmente radiais) ou rolamentos de impulso (principalmente axiais).
- Capacidade de alta velocidade: Devido à sua geometria interna otimizada, fabricação precisa e projetos de gaiola geralmente mais leves (por exemplo, poliamida ou resina fenólica), eles podem operar em velocidades de rotação muito altas com geração de calor reduzida.
- Alta precisão e rigidez: Eles oferecem excelente precisão e rigidez de corrida, torneo -os ideais para aplicações que exigem posicionamento preciso, deflexão mínima e baixa vibração. Queo usados em configurações pré -carregadas, elas podem praticamente eliminar a depuração interna, levando a rigidez excepcional.
- Configurações versáteis: Disponível em Designs de contato de linha única, dupla e de quatro pontos , eles também podem ser combinados em arranjos duplex (presencial, consecutivo ou em conjunto) para melhorar ainda mais a capacidade de carga, a rigidez e a capacidade de lidar com momentos de capotamento.
Aplicações onde eles se destacam: Esses rolamentos são frequentemente encontrados em ambientes exigindo alta precisão, alta velocidade e manuseio de forças axiais significativas . Sua capacidade de apoiar cargas combinadas os torna indispensáveis em várias máquinas exigentes. As aplicações comuns incluem:
- Machine Tool Fusndles: Crucial para operações precisas de corte e trituração.
- Transmissões automotivas e rolamentos de rodas: Lidar com o peso do veículo e as forças de curvas.
- Bombas e compressores: Suportar eixos rotativos sob cargas combinadas de fluido e mecânico.
- Motores elétricos: Especialmente em designs maiores e de alta velocidade.
- Robótica: Garantindo movimento preciso e repetível em articulações e atuadores robóticos.

Ii. Compreendendo o design e a funcionalidade

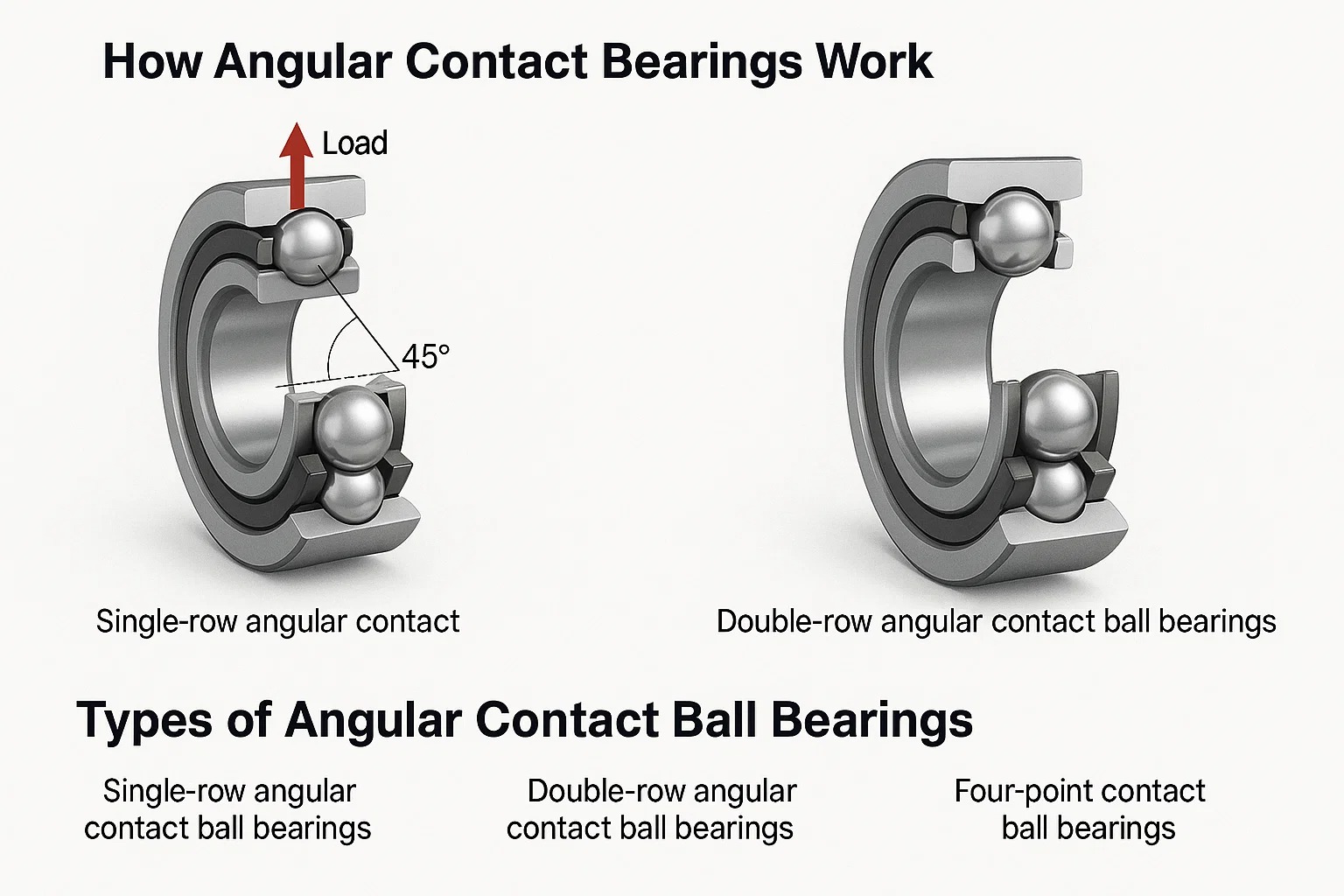

1. Como os rolamentos de contato angulares funcionam

O princípio operacional de um bola de contato angular depende de seu ângulo de contato , que determina como as cargas são distribuídas e suportadas.

Explicação do ângulo de contato: Quando uma carga, particularmente uma carga axial, é aplicada a um rolamento de esfera de contato angular, as bolas são deslocadas ligeiramente ao longo das pistas. Esse deslocamento cria uma área de contato elíptica entre cada bola e as pistas internas e externas. O ângulo de contato é o ângulo formado por uma linha através do centro desta elipse de contato e uma linha perpendicular ao eixo de rotação do rolamento. Esse ângulo é fundamental porque determina a proporção da carga aplicada que é transportada axialmente versus radialmente. Por exemplo, a ângulo de contato maior (por exemplo, 40 °) significa que o rolamento está melhor equipado para lidar com cargas axiais mais pesadas, enquanto um ângulo menor (por exemplo, 15 °) é mais adequado para aplicações de alta velocidade, onde as cargas radiais são predominantes e as cargas axiais são mais leves.
Distribuição e suporte de carga: As bolas em um rolamento de contato angular estão tipicamente sob um pré -carga (inerente à fabricação ou aplicado durante a instalação). Essa pré -carga garante o contato contínuo com as duas corridas, mesmo sob cargas variadas, o que é crucial para alta rigidez e para evitar derrapagem das bolas, especialmente em alta velocidade. Quando uma carga radial e axial combinada é aplicada, as forças são transmitidas eficientemente através das bolas no ângulo de contato, distribuindo efetivamente a tensão em uma área maior do que um rolamento puramente radial. Esse design fornece suporte superior e estabilidade sob condições complexas de carregamento.

2 tipos de rolamentos de esferas de contato angular

Os rolamentos de esferas de contato angulares vêm em várias configurações, cada uma adequada para diferentes capacidades de carga, requisitos de rigidez e demandas de aplicativos.

Rolamentos de esferas de contato angular de linha única: Estes são do tipo mais comum e podem acomodar cargas axiais em apenas uma direção . Devido a essa capacidade de carga axial unidirecional, para suportar cargas axiais em ambas as direções ou para obter maior rigidez e gerenciar momentos de capotamento, eles são frequentemente usados em arranjos duplex . Eles envolvem montar dois rolamentos de fila única como um par correspondente.

Arranjo duplex	Descrição	Principais características
Presencial (df)	Dois rolamentos são montados com seus rostos mais amplos juntos, para que as linhas de contato convergem em direção ao eixo do rolamento.	Boa rigidez, pode lidar com momentos de capotamento, capacidade de velocidade moderada.
Consecutivo (dB)	Dois rolamentos são montados com seus rostos mais estreitos juntos, de modo que as linhas de contato se divergem do eixo do rolamento.	Rigidez máxima , Excelente para lidar com momentos de capotagem, ideais para eixos de alta precisão.
Tandem (dt)	Dois rolamentos são montados na mesma direção, com suas linhas de contato paralelas.	Projetado para Capacidade de carga axial extremamente alta em uma direção , a carga é compartilhada uniformemente.

Rolamentos de esferas de contato angular de dupla linha: Esses rolamentos combinam essencialmente dois rolamentos de contato angular de linha única em uma única unidade. Eles foram projetados para acomodar Cargas axiais em ambas as direções e são frequentemente escolhidos quando é necessário um design compacto com alta rigidez, eliminando a necessidade de arranjos duplex separados. Eles estão disponíveis com vários projetos internos e ângulos de contato para atender às necessidades específicas.
Rolamentos de esfera de contato de quatro pontos: Estes são rolamentos exclusivos de esferas angulares de linha única com pistas projetadas para apoiar Cargas axiais em ambas as direções . O anel interno é normalmente dividido e há quatro pontos de contato entre as bolas e as pistas (duas no anel interno, duas no anel externo). Esse design lhes permite manusear cargas axiais reversa enquanto ocupam menos espaço axial do que dois rolamentos de linha única. Eles são particularmente úteis para aplicações com cargas axiais intermitentes ou alternadas, oferecendo uma solução compacta e eficaz.

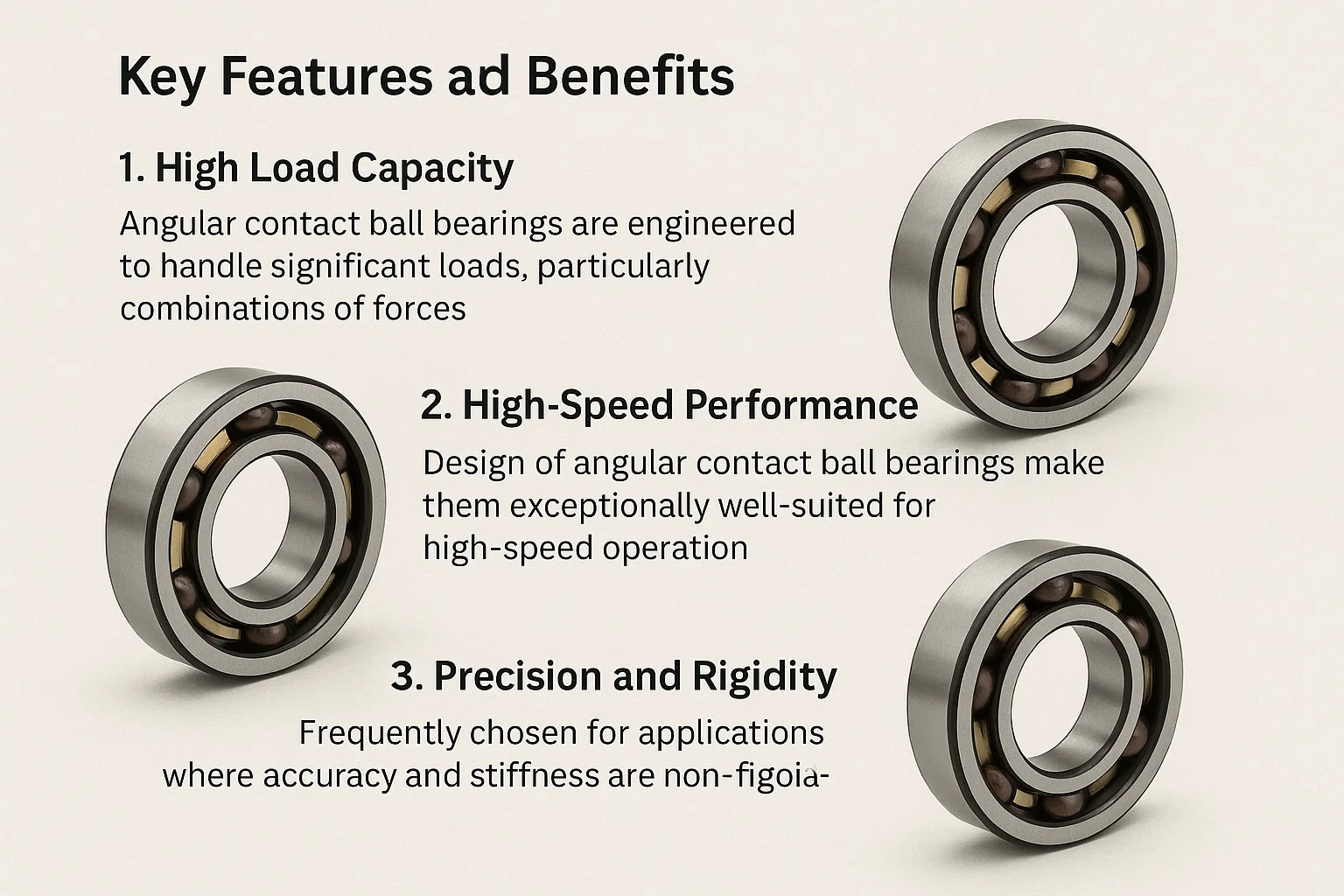

Iii. Principais recursos e benefícios

Os rolamentos de esferas de contato angular são altamente valorizados em vários setores devido às suas vantagens distintas de desempenho. Seu design permite que eles se destacem em situações que exigem altas capacidades de carga, velocidade excepcional e operação precisa.

1. Capacidade de alta carga

Os rolamentos de esferas de contato angular são projetados para lidar com cargas significativas, principalmente quando essas cargas são uma combinação de forças.

Manuseio de carga axial e radial: O ângulo de contato é o fator primário que determina com que eficácia um rolamento de contato angular pode gerenciar cargas axiais e radiais. Rolamentos com ângulos de contato maiores (por exemplo, 40 graus) são otimizados para cargas axiais mais pesadas, tornando -as adequadas para aplicações onde está presente impulso significativo. Por outro lado, aqueles com ângulos de contato menores (por exemplo, 15 graus) são mais adequados para velocidades e aplicações mais altas, onde as cargas radiais são predominantes. Esse design específico permite a transmissão eficiente de forças do eixo rotativo através das bolas para o alojamento estacionário ou vice -versa, distribuindo o estresse de maneira eficaz.
Combinações de carga: Um dos maiores pontos fortes desses rolamentos é sua capacidade de gerenciar Cargas combinadas , que são uma mistura de forças radiais e axiais. Isso é crucial em muitas aplicações industriais, onde as máquinas experimentam forças complexas e multidirecionais. Quando dois rolamentos de contato angulares são montados em um arranjo duplex (Db ou df), sua capacidade de carga axial combinada é significativamente aprimorada e eles ganham a capacidade de suportar momentos de capotamento, que são críticos em aplicações como eixos de máquina -ferramenta.

2. Desempenho de alta velocidade

O design de rolamentos de esferas de contato angular os torna excepcionalmente adequados para operação de alta velocidade, o que é um requisito crítico em muitas máquinas modernas.

Considerações de design para aplicações de alta velocidade: Para minimizar a geração de calor a partir de atrito e garantir a estabilidade em RPMs altos, rolamentos destinados a aplicações de alta velocidade normalmente ângulos de contato menores (cerca de 15-25 graus). Eles também costumam incorporar bolas de alta precisão e pistas , juntamente com Designs de gaiola otimizados . Materiais de gaiola mais leves, como resina fenólica ou poliamida , são frequentemente usados para reduzir a massa e a inércia, contribuindo ainda mais para diminuir o atrito e o calor. Além disso, a pré-carga mínima é frequentemente aplicada em projetos de alta velocidade para evitar o acúmulo excessivo de calor que possa comprometer o desempenho e a vida útil.
Requisitos de lubrificação: A lubrificação adequada é fundamental para manter o desempenho de alta velocidade e estender a vida útil do rolamento. Isso geralmente envolve o uso de especializado óleos ou graxas com viscosidade e aditivos adequados que podem suportar altas temperaturas e forças de cisalhamento sem quebrar. Em algumas aplicações extremas de alta velocidade, sistemas avançados de lubrificação como Lubrificação por petróleo a ar são empregados. Esses sistemas garantem um suprimento constante e com precisão de lubrificante fresco, ajudando simultaneamente a levar o calor, resfriando efetivamente o rolamento durante a operação.

3. Precisão e rigidez

Os rolamentos de esferas de contato angular são frequentemente escolhidos para aplicações onde a precisão e a rigidez não são negociáveis.

Aplicações que requerem alta precisão: Esses rolamentos são indispensáveis em aplicações onde posicionamento preciso and Extenção mínima são fundamentais. Um excelente exemplo é Machine Tool Fusndles , onde a ferramenta de corte deve manter extrema precisão para produzir peças com tolerâncias apertadas e acabamentos de superfície de alta qualidade. Da mesma forma, em braços robóticos , o movimento articular preciso, facilitado por esses rolamentos, é essencial para tarefas precisas de manipulação e montagem.
Minimizando a redução e a deflexão: O design inerente de rolamentos de contato angular, especialmente quando usado em Arranjos duplex pré -carregados , fornece excepcional rigidez . A pré -carga elimina efetivamente as folgas internas dentro do rolamento, o que se traduz em deflexão mínima sob carga. Essa alta rigidez e a redução muito baixa resultante (desvio da rotação verdadeira) levam diretamente à maior precisão da usinagem, melhor desempenho geral do sistema e vibração reduzida, contribuindo para uma operação mais estável e confiável.

4. Aplicações de rolamentos de esferas de contato angular

Os rolamentos de esferas de contato angular são encontrados em uma ampla variedade de indústrias e máquinas devido à sua versatilidade e características excepcionais de desempenho. Sua capacidade de lidar com cargas combinadas, altas velocidades e oferecer alta precisão os torna indispensáveis em muitas aplicações críticas.

1. Máquina -ferramenta

As máquinas -ferramentas são talvez um dos ambientes mais críticos para rolamentos de esferas de contato angular, exigindo os níveis mais altos de precisão e rigidez.

Suporte do fuso: Este é um aplicativo principal. O fuso de uma máquina -ferramenta é o coração de sua operação, onde a ferramenta de corte ou a peça de trabalho gira. Esses eixos requerem rolamentos que podem suportar velocidades de rotação extremamente altas, forças de corte pesadas (radiais e axiais) e manter a precisão no nível de mícrons para garantir a precisão da parte usinada. Rolamentos de esferas de contato angulares, frequentemente organizadas em altamente rígidas Conjuntos correspondentes (por exemplo, três ou quatro rolamentos em uma configuração em tandem/duplex), forneça a rigidez necessária, o escuridão mínima e as características de amortecimento cruciais para moagem de precisão, moagem e operações de giro.
Usinagem de precisão: O impacto direto desses rolamentos na qualidade do produto final não pode ser exagerado. Sua capacidade de minimizar a redução (desvio da rotação verdadeira) e a deflexão se traduzem diretamente em peças usinadas de maior qualidade com tolerâncias mais rígidas, acabamentos superficiais da superfície e conversas reduzidas, levando a melhorias significativas na eficiência da fabricação e na integridade do produto.

2. Robótica

A robótica, particularmente em fabricação e automação avançada, depende muito do controle de movimento preciso e durável oferecido por rolamentos de esferas de contato angulares.

Articulações e atuadores: Armas e manipuladores robóticos utilizam rolamentos de esferas de contato angulares em seus articulações e atuadores Para alcançar movimentos precisos e repetíveis. Esses rolamentos suportam as cargas combinadas complexas (axial, radial e momentos) geradas durante a operação dinâmica, contribuindo significativamente para a rigidez geral, precisão e movimento suave do sistema robótico.
Movimento de alta precisão: Em aplicações como robôs cirúrgicos, robôs de montagem industrial ou sistemas de inspeção, o movimento suave, sem reação e precisão facilitado por esses rolamentos é fundamental para operação bem-sucedida e confiável. Eles garantem que os movimentos robóticos sejam exatos, o que é vital para tarefas delicadas ou altamente repetitivas.

3. Automotivo

A indústria automotiva usa rolamentos de esferas de contato angular em vários componentes-chave, onde a capacidade de confiabilidade e carga de carga são essenciais.

Rolamentos de roda: Muitos automotivos modernos Rolamentos da roda são unidades integradas de rolamentos de esfera de contato angular. Essas unidades são projetadas para lidar com as cargas radiais significativas do peso do veículo, bem como as cargas axiais substanciais geradas durante as curvas, a frenagem e a aceleração. Eles são projetados para vida longa e manutenção mínima.
Componentes de transmissão: Em algum automóvel transmissões e diferenciais, rolamentos de contato angulares são usados para suportar eixos que experimentam cargas radiais de engrenagens e cargas de impulso de engrenagens helicoidais ou chanfradas. Sua capacidade de gerenciar forças combinadas garante transferência de energia eficiente e operação suave do trem de força.

4. Aeroespacial

A indústria aeroespacial coloca demandas extremamente altas sobre a confiabilidade dos componentes, a eficiência do peso e o desempenho em condições adversas, tornando os rolamentos de esferas de contato angular uma escolha frequente.

Aplicações do motor: Nos motores de aeronaves, os rolamentos de esferas de contato angulares são empregados em várias seções, incluindo Componentes da caixa de engrenagens, unidades de acessórios e até eixos principais . Aqui, eles devem suportar temperaturas extremas, velocidades de rotação muito altas e condições de carga exigentes, geralmente com requisitos precisos de equilíbrio.
Sistemas de controle: Eles também são encontrados em aeronaves críticas superfícies de controle, mecanismos de trem de pouso e outros sistemas de atuação Onde confiabilidade, precisão e baixo atrito não são negociáveis para operações de vôo seguras e eficazes.

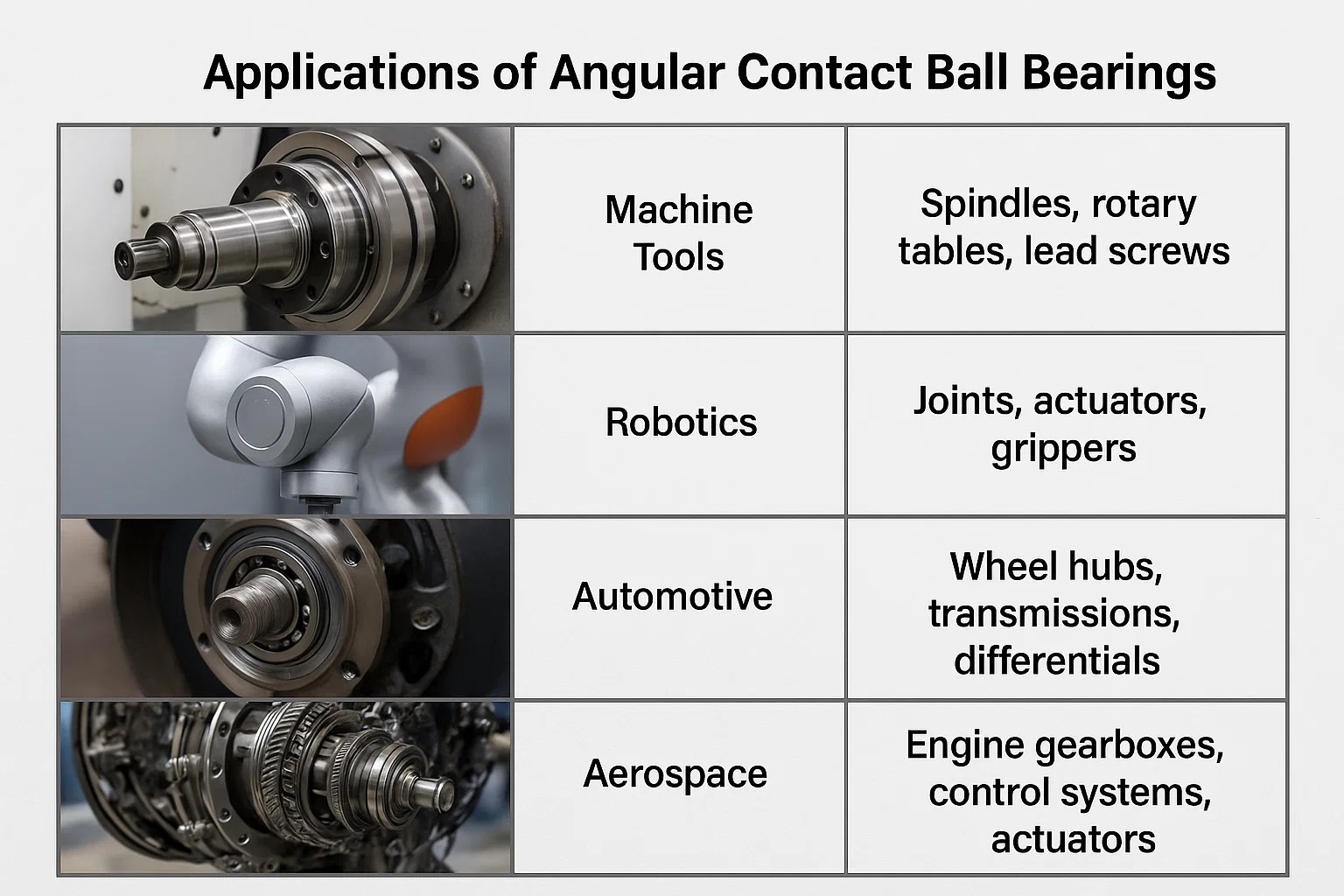

Aqui está uma tabela de resumo dos aplicativos:

Indústria	Áreas de aplicação primárias	Principais benefícios fornecidos por rolamentos
Máquinas -ferramentas	Eixos, mesas rotativas, parafusos de chumbo	Alta precisão, alta rigidez, baixa execução, acabamento superficial superior nas peças
Robótica	Articulações, atuadores, garra	Movimento preciso, alta repetibilidade, design compacto, suporte de carga combinado
Automotivo	Cubs de roda, transmissões, diferenciais	Alta confiabilidade, capacidade de carga radial e axial combinada, vida útil longa
Aeroespacial	Caixas de engrenagens do motor, sistemas de controle, atuadores	Capacidade de alta velocidade, tolerância à temperatura extrema, confiabilidade crítica

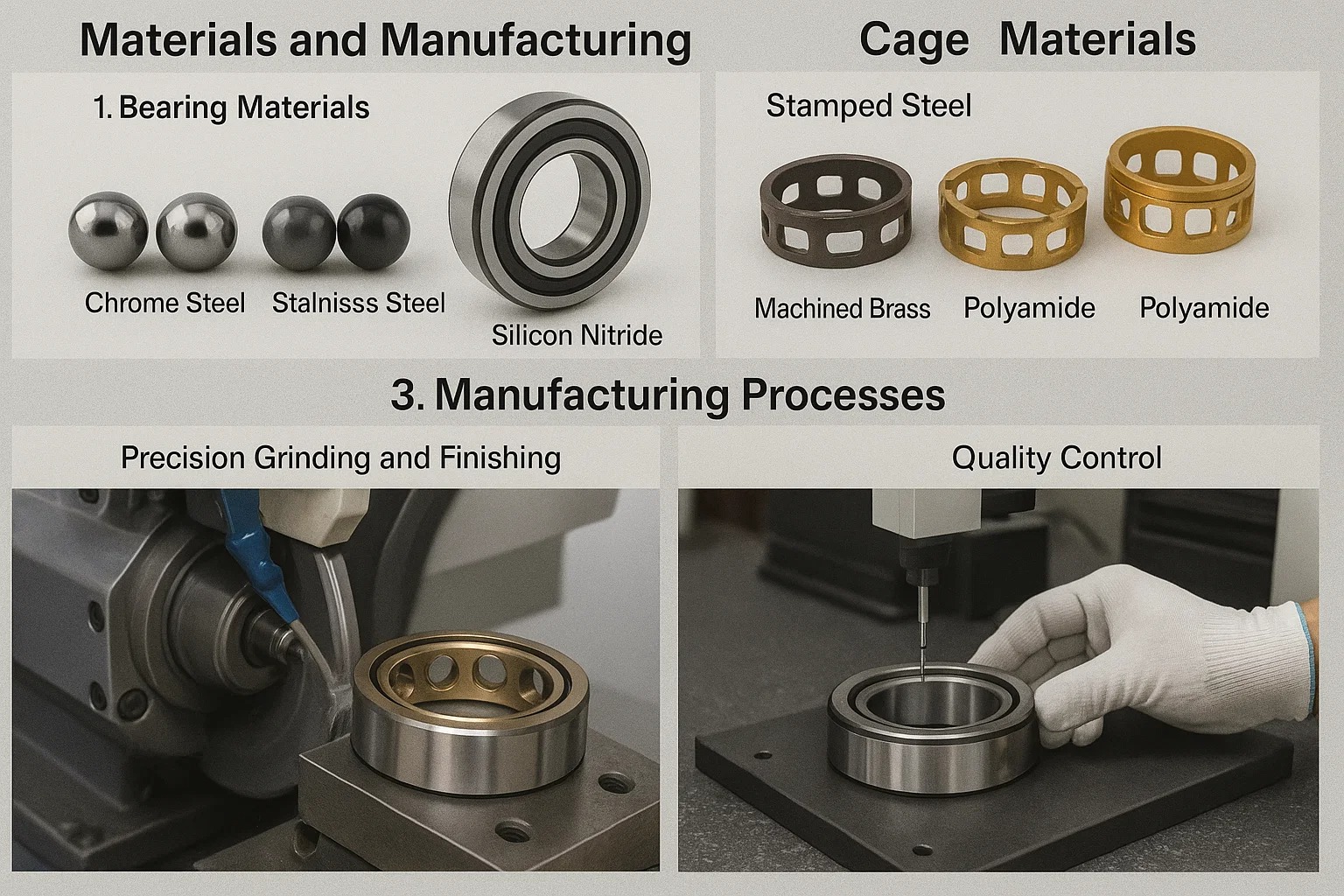

V. Materiais e fabricação

O desempenho, a durabilidade e a vida útil dos rolamentos de esferas de contato angular são profundamente influenciados pelos materiais dos quais são feitos e a precisão com a qual são fabricados. Esses fatores determinam a capacidade do rolamento de suportar cargas, velocidades e condições ambientais.

1. Materiais de rolamento

A escolha do material para os anéis e bolas do rolamento é fundamental para determinar sua força, resistência ao desgaste e vida de fadiga.

Tipos de aço (por exemplo, aço cromado, aço inoxidável):
- Aço cromado (AISI 52100 / 100CR6): Este é o material mais comum e amplamente utilizado para anéis e bolas de rolamento em aplicações industriais padrão. É um aço cromo de alto carbono conhecido por seu Excelente dureza, resistência superior ao desgaste e vida de alta fadiga . Seu desempenho consistente e custo-efetividade tornam a escolha para uma grande maioria dos aplicativos de rolamentos.
- Aço inoxidável (por exemplo, AISI 440C): Usado principalmente em aplicações onde Resistência à corrosão é fundamental, como na indústria de processamento de alimentos, equipamentos médicos, ambientes marinhos ou em ambientes expostos a produtos químicos severos. Enquanto oferece boa resistência à ferrugem e coloração, sua capacidade de carga e vida útil da fadiga são geralmente inferiores à do aço cromado em condições semelhantes.
Opções de cerâmica:
- Nitreto de silício (SI3N4) Bolas de cerâmica: Estes são cada vez mais especificados para rolamentos de esferas de contato angular de alto desempenho, particularmente em Aplicações de alta velocidade . Bolas de cerâmica oferecem várias vantagens significativas sobre o aço:
  - Peso mais leve: Eles são significativamente mais leves que as bolas de aço, o que reduz drasticamente as forças centrífugas em alta velocidade. Isso leva a Menos atrito, menor geração de calor , e um mais eficaz Graxa Life .
  - Maior rigidez e dureza: As bolas de cerâmica são muito mais rígidas e mais difíceis que o aço, contribuindo para o aumento da rigidez do rolamento e maior resistência ao desgaste.
  - Não magnético e isolante eletricamente: Eles não são magnéticos e podem atuar como um isolador elétrico, tornando-os ideais para aplicações onde as correntes elétricas perdidas podem danificar o rolamento.
  - Rolamentos com bolas de cerâmica são frequentemente referidos como "Rolamentos híbridos" Porque eles combinam elementos de rolamento de cerâmica com anéis de aço.

2. Materiais da gaiola

O gaiola (ou retentor) é um componente crucial que mantém os elementos rolantes (bolas) separados e igualmente espaçados nas pistas. Seu material afeta a capacidade de velocidade do rolamento, os níveis de ruído, a eficácia da lubrificação e a vida útil geral.

Gaiolas de aço:
- Gaiolas de aço estampadas: Estes são comuns para rolamentos de uso geral. Eles são robusto, durável e adequado para velocidades e temperaturas moderadas. Sua relação custo-benefício os torna uma escolha popular para uma ampla gama de aplicações.
- Gaiolas de aço usinado: Ofereça maior força e são usados em aplicações mais exigentes, especialmente onde estão presentes altas cargas ou vibrações.
Gaiolas de latão:
- Gaiolas de latão usinadas: Estes são frequentemente preferidos para Velas e temperaturas mais altas Devido à sua excelente força, lubrificação superior (que reduz o atrito) e a capacidade de suportar vibrações. Eles também são menos suscetíveis a danos de certos tipos de contaminação.
Gaiolas de polímero (por exemplo, poliamida, Peek):
- Esses gaiolas leves são excelentes para Aplicações de alta velocidade Devido ao seu baixo atrito, ruído reduzido e capacidade de operar com lubrificação mínima. No entanto, eles têm limitações de temperatura específicas e podem não ser adequadas para ambientes extremamente de alta temperatura. Peek (poliéter éter cetona) oferece maior resistência à temperatura que a poliamida padrão.

Aqui está um colapso de materiais de gaiola comum:

Tipo de material da gaiola	Características	Aplicações típicas
Aço estampado	Robusto, econômico, bom para aplicações gerais, velocidades moderadas e temperaturas.	Máquinas industriais gerais, automotivo.
Latão usinado	Alta resistência, boa lubrificação, resistência à vibração, adequadas para velocidades e temperaturas mais altas.	Fusos de máquina-ferramenta, bombas, equipamentos industriais de alto desempenho.
Poliamida (nylon)	Operação leve, de baixo atrito, mais silencioso, bom para velocidades muito altas, limites de temperatura mais baixa.	Motores elétricos, pequenas máquinas, aplicações de alta velocidade onde o calor é gerenciado.
Espiar	Leve, excelente para velocidades muito altas e temperaturas mais altas que a resistência química da poliamida.	Aeroespacial, máquinas de alta velocidade especializadas, equipamentos médicos, usos industriais exigentes.

3. Processos de fabricação

A precisão e a qualidade geral dos rolamentos de esferas de contato angulares são o resultado direto de processos de fabricação altamente avançados e meticulosamente controlados.

Moagem de precisão e acabamento: Ambas as pistas (as ranhuras nos anéis interno e externo) e as bolas passam por vários estágios de moagem de precisão e superfinação . Esse processo de várias etapas garante superfícies extremamente suaves, tolerâncias dimensionais excepcionalmente apertadas e precisão geométrica ideal. Esses fatores são críticos para alcançar alta precisão, minimizar o atrito e a geração de calor, reduzir o ruído e vibração e, finalmente, estender a vida útil do serviço. Quaisquer imperfeições nesta fase podem levar a um fracasso prematuro.
Controle de qualidade: Durante todo o processo de fabricação, desde a inspeção da matéria -prima até o produto final, Verificações rigorosas de controle de qualidade são implementados. Isso inclui:
- Inspeção dimensional: Garantir medições precisas de todos os componentes.
- Análise de acabamento da superfície: Verificando a suavidade das pistas e bolas.
- Teste de dureza: Confirmando a resistência do material à deformação e desgaste.
- Teste de ruído e vibração: Os rolamentos são frequentemente testados quanto a níveis inaceitáveis de ruído ou padrões de vibração que podem indicar defeitos internos.
- Cada rolamento é meticulosamente inspecionado e geralmente passa por uma verificação final de desempenho para garantir que atenda a padrões de desempenho rigorosos e requisitos de confiabilidade antes de deixar a fábrica.

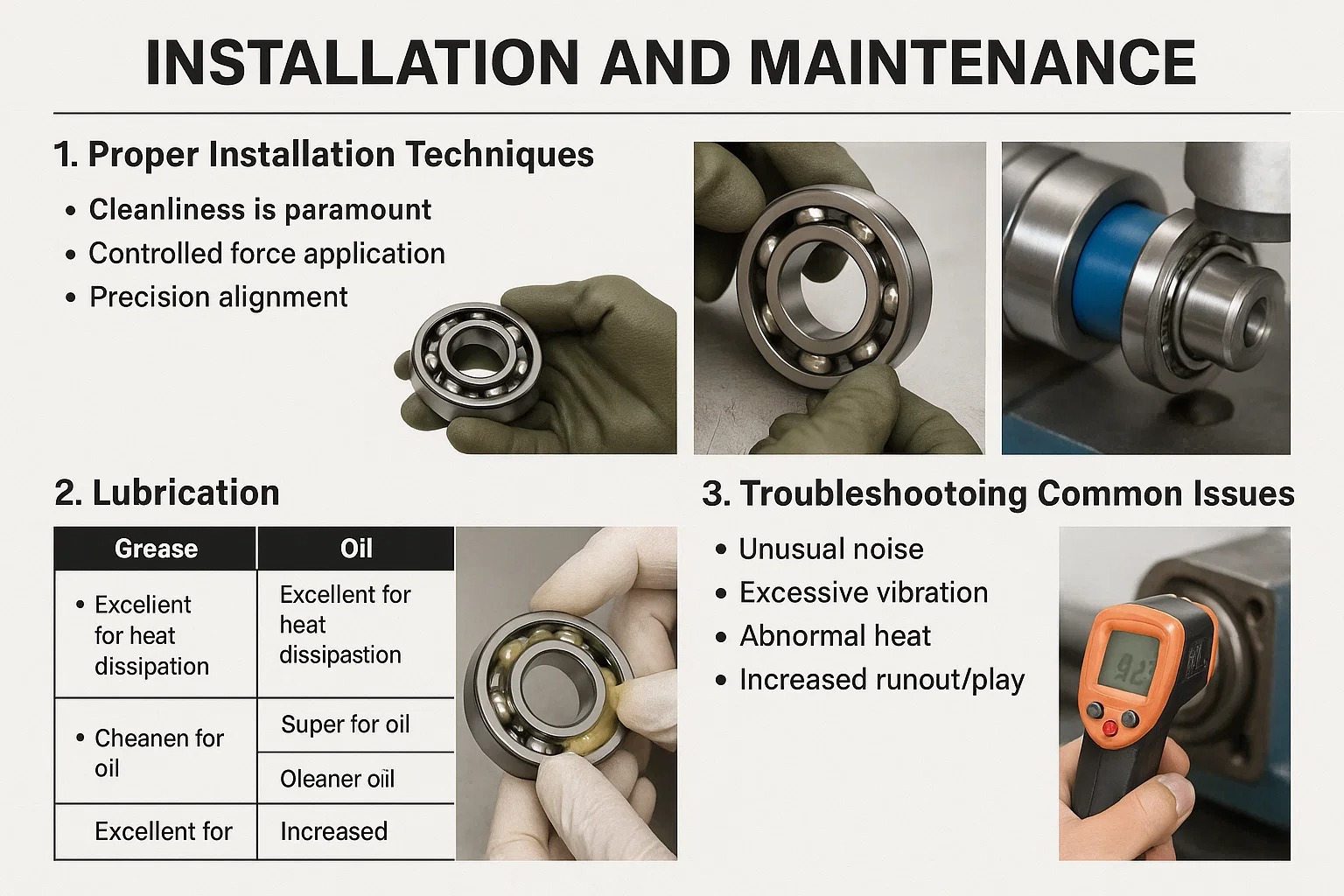

Vi. Instalação e manutenção

A instalação adequada e a manutenção contínua são absolutamente cruciais para maximizar a vida útil, confiabilidade e desempenho dos rolamentos de esferas de contato angular. Até o rolamento da mais alta qualidade pode falhar prematuramente, se não for tratado, instalado ou mantido corretamente.

1. Técnicas de instalação adequadas

Infelizmente, a instalação incorreta é uma das principais causas de falha prematura do rolamento. Reservar um tempo para seguir as práticas recomendadas pode evitar um tempo de inatividade significativo e reparos dispendiosos.

Manuseio e montagem:
- A limpeza é fundamental: Sempre manuseie rolamentos em um ambiente meticulosamente limpo. Até pequenas partículas de poeira, sujeira ou aparas de metal podem atuar como abrasivas, causando danos significativos às superfícies de precisão do solo das pistas e bolas, levando a desgaste e falha prematuros.
- Aplicação de força controlada: Nunca aplique força diretamente ao anel externo ao tentar montar um rolamento em um eixo. Por outro lado, não aplique força ao anel interno ao montar o rolamento em um alojamento. Usar o anel errado para aplicar força pode Brinell (Dent) as pistas ou deformar os componentes do rolamento. Em vez disso, use apropriado Ferramentas de montagem como aquecedores de mancal (para expansão térmica), prensas hidráulicas ou mangas de impacto especializadas que garantem que a força seja aplicada uniformemente e diretamente ao anel de mancal correto (aquele que está sendo comprovado).
- Alinhamento de precisão: Verifique se o rolamento está perfeitamente alinhado durante o processo de montagem. O desalinhamento, mesmo leve, pode levar à distribuição desigual de carga nos elementos rolantes, gerando calor excessivo, aumentando o atrito e causando desgaste localizado prematuro que diminui drasticamente a vida útil.
Evitando danos: Evite qualquer força de marco ou impacto excessivo durante a instalação. Tais ações podem facilmente deformar os anéis de rolamento, pistas ou bolas, levando a brechas (recuos permanentes), rachaduras ou outras formas de dano que comprometem a integridade do rolamento e diminuem drasticamente sua vida útil. Sempre priorize a força controlada e uniforme.

2. Lubrificação

A lubrificação é a força vital de um rolamento. É essencial para reduzir o atrito entre os elementos e as pistas, impedir o desgaste, dissipar o calor gerado durante a operação e fornecer proteção contra a corrosão.

Grease vs. Lubrificação de petróleo: A escolha entre graxa e petróleo depende muito das condições operacionais específicas e dos requisitos de aplicação.

Tipo de lubrificante	Características	Aplicações ideais	Considerações
Grease	• Simplistic application<br>• Clean operation<br>• Stays in place well	• Most common type for a wide range of speeds and temperatures<br>• Sealed bearings	• Limited heat dissipation<br>• Re-lubrificação intervals are crucial
Óleo	• Excellent for heat dissipation<br>• Superior at very high speeds<br>• Cleaner operation for high precision	• Very high-speed applications<br>• High-temperature environments<br>• Precision spindles	• Requer sistemas de vedação e entrega mais complexos (por exemplo, petróleo-ar, circulando)

Intervalos de lubrificação: A frequência de re-lubrificação (para graxa) ou mudança/ reabastecimento de óleo depende de vários fatores, incluindo a velocidade de operação do rolamento, a temperatura, a carga aplicada e o tipo específico de lubrificante usado. Sempre siga as recomendações do fabricante de rolamentos como um guia primário. Também é vital lembrar que A lubrificação excessiva pode ser tão prejudicial quanto a sub-lubrificação , potencialmente levando a geração excessiva de calor devido à agitação, aumento do atrito e até dano de vedação.

3. Solução de problemas de problemas comuns

Identificar os sinais de falha do rolamento precoce pode ser a diferença entre um simples reparo e a quebra de equipamentos catastróficos, economizando custos significativos e tempo de inatividade.

Identificando a falha do rolamento: Os indicadores comuns que sugerem um problema de rolamento incluem:
- Ruído incomum: Moer, choramingar, gritar, agitar ou clicar em sons geralmente apontam para problemas de lubrificação, contaminação, desgaste ou danos às pistas ou a elementos rolantes.
- Vibração excessiva: Um aumento nos níveis de vibração, detectado através de equipamentos de inspeção sensorial ou análise de vibração, é uma forte indicação de danos, desalinhamento ou desequilíbrio.
- Calor anormal: A geração excessiva de calor do alojamento do rolamento geralmente sugere alta atrito interno, geralmente devido a lubrificação insuficiente, pré -carga imprópria (muito apertada) ou danos internos.
- Aumento do Runout/Play: O jogo radial ou axial notável (movimento) que não estava presente antes indica desgaste interno, perda de pré -carga ou danos graves aos componentes do rolamento.
Manutenção preventiva: Um programa robusto de manutenção preventiva é a chave para estender significativamente a vida útil e impedir o tempo de inatividade inesperado. Os principais componentes incluem:
- Inspeções regulares: Verificações visuais para sinais de dano, vazamento ou acúmulo excessivo de sujeira.
- Análise de vibração: Usando ferramentas especializadas para monitorar tendências de saúde com rolamentos e detectar sinais precoces de deterioração.
- Monitoramento de temperatura: Verificando regularmente as temperaturas do alojamento para identificar possíveis problemas de superaquecimento.
- Re-lubrificação programada: A adesão a estritamente aos cronogramas de lubrificação recomendada pelo fabricante e usando o tipo e a quantidade corretos de lubrificante.

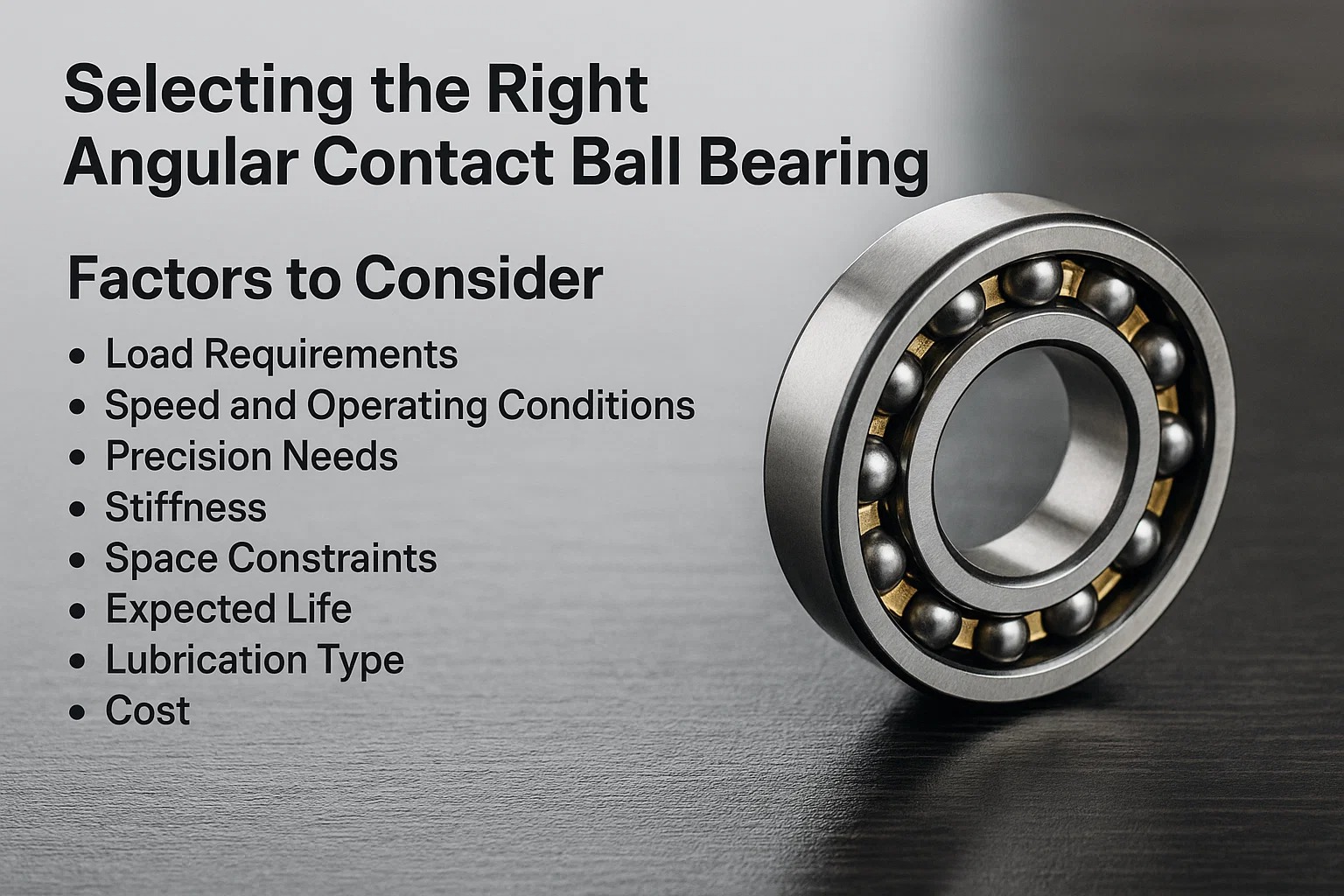

Vii. Selecionando o rolamento de esfera de contato angular certo

A escolha do rolamento de esfera de contato angular correto é uma decisão crítica que afeta diretamente o desempenho, a longevidade e a relação custo-benefício de sua maquinaria. Uma avaliação cuidadosa de vários fatores -chave é essencial para garantir que você selecione o rolamento que atenda perfeitamente às demandas do seu aplicativo.

1. Fatores a serem considerados

A seleção do rolamento de esfera de contato angular ideal envolve uma avaliação sistemática das condições operacionais e dos requisitos de desempenho. Com vista para qualquer um desses fatores pode levar a falhas prematuras ou desempenho abaixo do ideal.

Fator	Descrição
Requisitos de carga	Isso é fundamental. Você precisa determinar com precisão os dois magnitude e direção de cargas radiais and Cargas axiais . A carga axial é unidirecional ou bidirecional? Existem cargas ou vibrações de choque significativas? A combinação de carga específica influenciará diretamente o ângulo de contato necessário e se um único rolamento ou um arranjo duplex (por exemplo, df, db, dt) é necessário.
Velocidade e condições operacionais	Avalie o velocidade de operação máxima e o desejado fator de velocidade (NDM) . As altas velocidades geralmente exigem ângulos de contato menores, materiais de gaiola especializados (como espiada ou poliamida) e métodos específicos de lubrificação (por exemplo, lubrificação a óleo-ar). Crucialmente, considere o faixa de temperatura operacional e o ambiente ambiente (por exemplo, presença de agentes corrosivos, poeira, umidade ou temperaturas extremas).
Necessidades de precisão	Determine o necessário precisão de execução and rigidez (rigidez) do seu sistema. Aplicações como os fusos da máquina -ferramenta exigem precisão extremamente alta, geralmente exigindo rolamentos de classes de precisão mais alta (por exemplo, P4, P2), conjuntos correspondentes e pré -carga cuidadosamente controlada para minimizar o esgotamento e a deflexão.
Rigidez	Quanta deflexão o aplicativo pode tolerar sob carga? Se alta rigidez e movimento mínimo do eixo forem críticos, então arranjos duplex (especialmente a configuração consecutiva ou dB) será necessária para fornecer suporte robusto contra momentos de flexão e mudanças axiais.
Restrições de espaço	O espaço axial e radial disponível dentro do alojamento e no eixo ditará as dimensões permitidas do rolamento (furo, diâmetro externo, largura). Isso pode influenciar se uma linha única compacta, uma fileira dupla ou um rolamento de contato de quatro pontos é a escolha mais adequada.
Vida esperada	Calcule a vida útil desejada do serviço, normalmente expressa em horas ou milhões de revoluções. Este cálculo, com base na classificação de carga dinâmica ( C ), classificação de carga estática ( C 0 ) e carga dinâmica equivalente ( P ), orientará a seleção do tamanho e tipo de rolamento apropriados para atender às metas de confiabilidade.
Tipo de lubrificação	Com base em intervalos de velocidade, temperatura e manutenção, decida se Lubrificação de graxa or Lubrificação por petróleo é mais apropriado. As altas velocidades geralmente exigem óleo para melhor dissipação de calor, enquanto a graxa oferece aplicação e contenção mais simples para muitos usos padrão.
Custo	Equilibre as especificações de desempenho necessárias com as restrições orçamentárias. Classes de precisão mais alta, materiais especializados (como cerâmica) e arranjos duplex complexos geralmente têm um custo mais alto. Um ideal de seleção equilibra o desempenho com a viabilidade econômica.

2. Sistema de numeração de rolamento

Compreender o sistema de numeração ou designação do fabricante é absolutamente essencial para identificação, substituição e seleção precisas do rolamento. É a "linguagem" usada para descrever as características específicas de um rolamento.

Entendendo as designações de rolamentos: Cada tipo de rolamento e variante recebe um específico designação (número da peça) pelo fabricante. Este código alfanumérico não é arbitrário; Ele codifica informações vitais sobre o rolamento. Normalmente, inclui detalhes sobre:
- Dimensões básicas: Como diâmetro do furo, diâmetro externo e largura.
- Série de rolamentos: Indicando a série de dimensões e, às vezes, a capacidade de carga em relação ao seu furo.
- Design interno: Especificando o ângulo de contato (por exemplo, A, C, E), material da gaiola (por exemplo, M, T, F) e depuração interna ou pré -carga.
- Classe de precisão: Indicando a precisão da fabricação (por exemplo, P6, P5, P4, P2, com P2 sendo a maior precisão).
- Recursos especiais: Como focas, escudos ou lubrificação específica.
Interpretação de catálogos do fabricante: Os fabricantes de rolamentos fornecem catálogos abrangentes, impressos e online, que servem como recursos inestimáveis. Esses catálogos detalham seus sistemas de numeração específicos e fornecem especificações técnicas extensas para cada designação de rolamentos. Você encontrará informações sobre:
- Classificação de carga dinâmica ( C ): A carga radial constante que um rolamento pode suportar por uma vida de classificação especificada (normalmente 1 milhão de rotações)
- Classificação de carga estática ( C 0 ): A carga radial estática que corresponde a uma deformação permanente total do elemento rolante e da pista no ponto de contato mais estressado.
- Velocidade limitando: Velocidades operacionais máximas permitidas com diferentes métodos de lubrificação.
- Dimensões: Medições exatas de furo, diâmetro externo e largura.
- Condições operacionais recomendadas: Diretrizes para aplicação adequada. A familiaridade com esses catálogos é essencial para tomar decisões de seleção informadas e precisas, garantindo que o rolamento escolhido seja executado conforme o esperado na aplicação pretendida.

Conclusão

Este guia abrangente explorou o mundo intrincado de rolamentos de esferas de contato angular , lançando luz sobre seu design exclusivo, diversas aplicações e vantagens significativas. Nós investigamos o que define esses rolamentos, por que eles geralmente são a escolha preferida em relação a outros tipos e como seus mecânicos internos permitem que eles gerenciem com eficiência combinações de carga complexas.

1. Recapitulação dos pontos -chave

Ao longo deste guia, cobrimos os aspectos fundamentais que tornam indispensáveis os rolamentos de esferas angulares em máquinas modernas:

Compreendendo o design: Definimos rolamentos de esferas de contato angular por sua capacidade de lidar com cargas radiais e axiais simultaneamente, acionadas por seus críticos ângulo de contato . Exploramos diferentes configurações, incluindo Rolamentos de contato de linha única, dupla e de quatro pontos , bem como o papel crucial de arranjos duplex (Df, db, dt) para maior rigidez e capacidade de carga.
Principais recursos e benefícios: Destacamos suas capacidades excelentes em alta capacidade de carga , manuseando combinações de carga complexas com eficiência. Seu design inerente permite excepcional desempenho de alta velocidade e contribui para notável precisão e rigidez , minimizando a redução e a deflexão em aplicações críticas.
Diversas aplicações: Vimos como esses rolamentos são vitais em vários setores, a partir da precisão necessária em máquinas -ferramentas and Robótica para os ambientes exigentes de Automotivo and Aeroespacial componentes.
Materiais e excelência em fabricação: Examinamos a importância da seleção de materiais, incluindo aço cromado e aço inoxidável , e as vantagens de opções de cerâmica para desempenho aprimorado. Também abordamos o impacto de vários materiais de gaiola e o rigoroso Processos de fabricação de precisão isso garante qualidade e confiabilidade.
Práticas recomendadas de instalação e manutenção: Finalmente, enfatizamos que mesmo os melhores rolamentos exigem técnicas de instalação adequadas e diligente lubrication Para alcançar a vida útil pretendida, e fornecemos informações sobre solucionar problemas comuns para evitar falha prematura.

2. O futuro dos rolamentos de esferas de contato angular

A jornada dos rolamentos de esferas de contato angular está longe de terminar. À medida que a tecnologia continua sua marcha incansável, antecipamos vários desenvolvimentos importantes que melhorarão ainda mais suas capacidades e expandirão seus aplicativos:

Materiais avançados: Espere inovação contínua na ciência material, levando ao desenvolvimento de aços e compósitos ainda mais leves, mais fortes e resistentes à temperatura. Os rolamentos híbridos com componentes cerâmicos aprimorados se tornarão mais comuns, aumentando os limites da velocidade e da eficiência enquanto reduzem o atrito e o calor.
Precisão e desempenho aprimorados: A precisão de fabricação, sem dúvida, atingirá novos alturas, permitindo rolamentos com tolerâncias ainda mais apertadas e acabamentos de superfície aprimorados. Isso permitirá maiores velocidades de rotação, maiores densidades de carga em projetos mais compactos e vida operacional prolongada.
Tecnologia de rolamentos inteligentes: A integração de recursos "inteligentes", como sensores incorporados para o monitoramento em tempo real da temperatura, vibração e status de lubrificação, se tornará cada vez mais prevalente. Este salto tecnológico permitirá manutenção preditiva , permitindo que os operadores antecipem e resolvam questões em potencial antes de levarem a falhas caras, otimizando assim o tempo de atividade e prolongando a vida útil dos rolamentos e das máquinas que eles suportam.

À medida que as indústrias continuam ultrapassando os limites da velocidade, precisão e eficiência, os rolamentos de esferas de contato angulares permanecerão uma tecnologia crítica de habilitação, evoluindo constantemente para enfrentar a próxima geração de desafios de engenharia.

Menu Web

Pesquisa de produtos

Linguagem

Sair do menu
